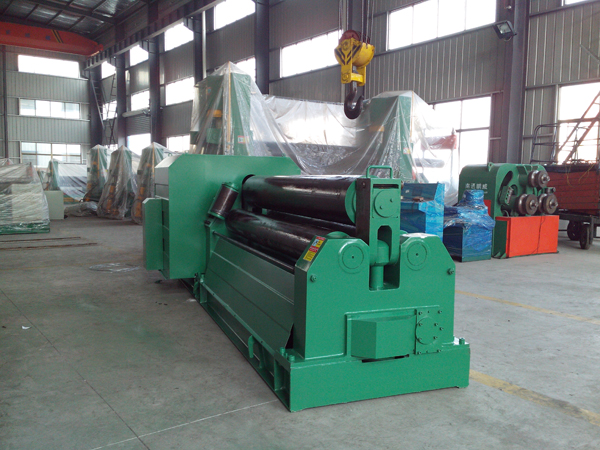

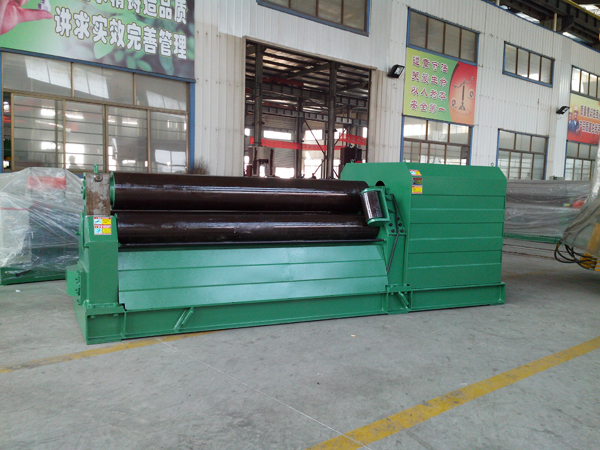

總述： 該機屬于三輥對稱式卷板機，用于常溫狀態下將低碳鋼，低合金鋼卷成圓筒形。上輥可以垂直升降。滾圓時通過電機、減速機帶動兩下輥進行。由于下輥標高不變，所以便于進料和操作。 本機是鍋爐、造船、石油化工、電機、水泥以及其他制造等行業的必備設備。本機結構緊湊，操作方便，是我國目前廣泛應用的中小型卷板設備。 二、設備的主要技術參數 規格型號 | 單位 | W11—16×2500 | 型式 | | 機械對稱 | 最大板寬 | mm | 2500 | 輥子工作長度 | mm | 2550 | 滿載最大卷板厚度 | mm | 16 | 滿載最小卷板厚度 | mm | 6 | 板材屈服極限 | Mpa | 245 | 上輥直徑 | mm | ￠280 | 下輥直徑 | mm | ￠240 | 兩下輥中心距 | mm | 360 | 滿載最小直徑 | mm | ￠700 | 卷板速度 | m/min | 約5 | 主電機功率 | KW | 11 | 升降電機功率 | KW | 7.5 | 注：該機以245Mpa為設計標準的產品，如有參數改動，諒不另行通知。 |
三、設備工作原理及特點 該機構形式為三輥對稱式,上輥在兩下輥中央對稱位置作垂直升降運動,通過絲桿絲母蝸桿傳動而獲得,兩下輥作旋轉運動,通過減速機的輸出齒輪與下輥齒輪嚙合,為卷制板材提供扭矩。 由圖1.1：主運動指上輥繞O1，下輥分別繞O2、O3作順時針或逆時針旋轉。輔運動指上輥的上升或下降運動。 它是以兩個下輥為主動輪 ，由主動機、聯軸器、減速器及開式齒輪副驅動。上輥工作時，由于鋼板間的摩擦力帶動。同時作為從動軸，起調整擠壓的作用。由單獨的傳動系統控制，主要組成是：上輥升降電動機、減速器、蝸輪副、絲桿、絲母。工作時，由蝸輪副轉動蝸輪內絲母，使絲桿及上輥軸承座作升降運動。兩個下輥可以正反兩個方向轉動，在上輥的壓力下下輥經過反復的滾動，使板料達到所需要的曲率，形成預計的形狀。 四、設備的結構特征 該設備主要由上輥裝置，下輥裝置、主傳動系統、平衡裝置、底盤等部分組成。 1.上輥裝置：上輥裝置包括上輥、上輥軸承座及滑動軸承等。 2.下輥裝置：下輥裝置包括兩下輥、下輥墻板，滑動軸承，蝸桿傳動機構等。 3.主傳動系統：主傳動系統由主電機、減速機、輸出齒輪等組成。 系統可正反轉，提供工作動力，通過主減速機、輸出齒輪、下輥齒輪傳遞扭矩至下輥，使下輥轉動，依靠摩擦力帶動板材進給，完成卷制工作。 4. 平衡裝置：平衡裝置由兩根拉桿和平衡梁組成。 平衡裝置在翻倒側架翻倒后，壓住上輥的尾部，保持上輥的平衡。 5.底盤：由槽鋼與鋼板焊接而成，用于安裝各部件。 6. 電氣部分：電氣控制系統由電氣控制柜、操作臺、手持按鈕盒組成。 五、主要配置及產地 項目 | 材料、型號（式） | 生產廠家 | 軸承 | | 瓦房店軸承廠 | 上輥 | 45# | 江陰南工 | 下輥 | 45# | 機架 | 焊接件 | 自制 | 底盤 | 焊接件 | 自制 | 電機 | | 南通 | 減速機 | 圓柱齒輪減速機 | 泰興或南通 | 主要電器元件 | | 西門子 |
|
